Стеновые люки люки под плитку с доводчиками для широких ревизионных ниш под крупноформатный керамогранит без резки.
Механизм открывается присоской наверх до угла 90°, как дверца кухонного шкафа (но без ручек) на петлях с одной осью вращения. В открытом положении створку удерживают амортизаторы, рассчитанные на вес 2-4 кг статической нагрузки.
При закрывании, чем ниже опускаете дверь, тем меньше газлифт упирается, на последней 1/3 хода створка статична, а потом прижимается к стене обратным ходом газовых упоров.

Привязки даны по дверце под размер керамогранита шириной 1000 с плечом 600. Рама из профильной трубы 50х25 крепится в монтажный проем 1040х683 на усиленный профиль короба с закладными или в кирпичные перегородки. Глубина посадки в зоне шарнирного соединения 65 мм, по периметру короба: 50. Каркас дверки отличается от ШхВ декора на 20мм и составляет в нашем примере 980х578.
P.S. Итак, если Вам нравится схема открывания широкого настенного люка на надежных петлях с доводчиком, присылайте свои пожелания для разработки изделия под Ваши задачи.
Механизм открывается присоской наверх до угла 90°, как дверца кухонного шкафа (но без ручек) на петлях с одной осью вращения. В открытом положении створку удерживают амортизаторы, рассчитанные на вес 2-4 кг статической нагрузки.
При закрывании, чем ниже опускаете дверь, тем меньше газлифт упирается, на последней 1/3 хода створка статична, а потом прижимается к стене обратным ходом газовых упоров.

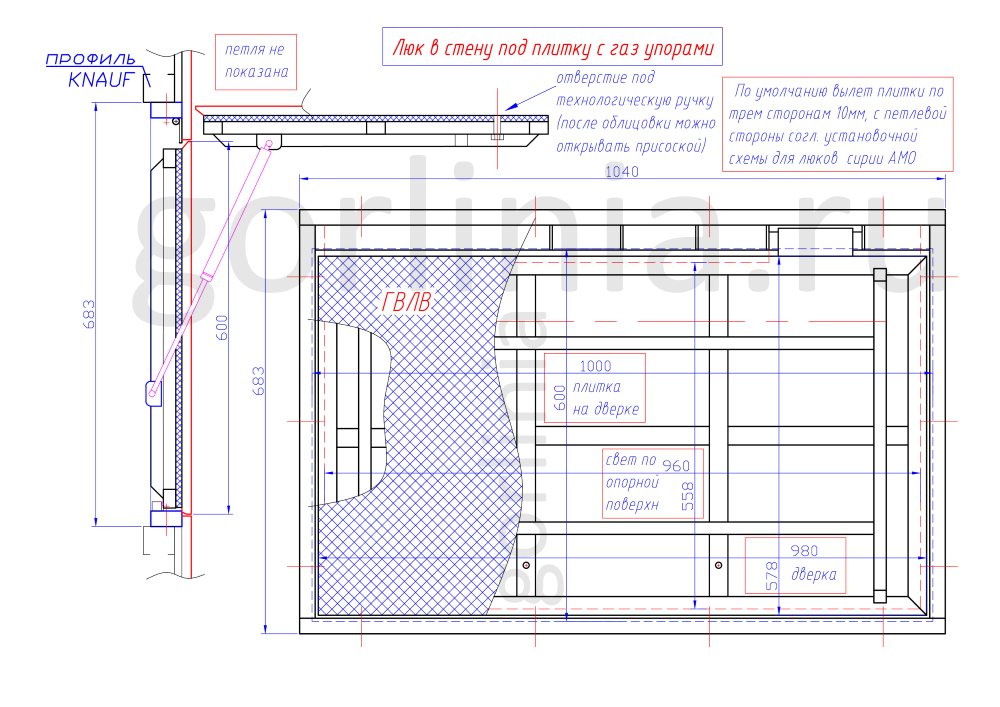

Подбор люка на примере плитки 1000шх600в

Привязки даны по дверце под размер керамогранита шириной 1000 с плечом 600. Рама из профильной трубы 50х25 крепится в монтажный проем 1040х683 на усиленный профиль короба с закладными или в кирпичные перегородки. Глубина посадки в зоне шарнирного соединения 65 мм, по периметру короба: 50. Каркас дверки отличается от ШхВ декора на 20мм и составляет в нашем примере 980х578.
Ограничение: размеры гранита критичны по высоте из-за привязки к петлевой верхней стороне и подрезки кромки на угол 45-60°. По боковым и нижней граням допускается вылет плитки на 10-20 мм за габарит полотна.
Произведем все необходимые расчеты при проектировании, Вам останется лишь утвердить готовый чертеж.Смотрим, как открывается люк под плитку на амортизаторах
P.S. Итак, если Вам нравится схема открывания широкого настенного люка на надежных петлях с доводчиком, присылайте свои пожелания для разработки изделия под Ваши задачи.
Конструкция запускается в производство после согласования размеров и получения оплаты. Отправляем готовую продукцию по России. Есть пункт выдачи заказов в Подольске.
