Люк в гараж Геркулес с высокой нагрузочной способностью

Люк в гараж Геркулес с высокой нагрузочной способностью

Компания Дива приступила к выпуску люков в гараж "Геркулес" с крышкой из рифленой стали до 4-х мм. Учитывая предполагаемые нагрузки колесами легкового автомобиля, разработана принципиально новая конструкция прилегания створки к коробке.

Схема устройства гаражного люка Геркулес с металлическим листом чечевица на крышке

Как видно на схеме выше, в закрытом положении уголок каркаса полотна двери примыкает к посадочному ложу "в распор" под углом 45° (а не под прямым L-образным, как в домашних моделях).

Опора происходит по всем четырем сторонам, проложенный по контуру дверной уплотнитель:
  1. отсекает холодную тягу из погреба,
  2. препятствует попаданию в подвал влаги и грязи с колес транспортного средства.
Объемное соединение деталей комбинированного сечения сваркой полуавтомат многократно увеличивает несущую способность люка по принципу элерона крыла самолета.

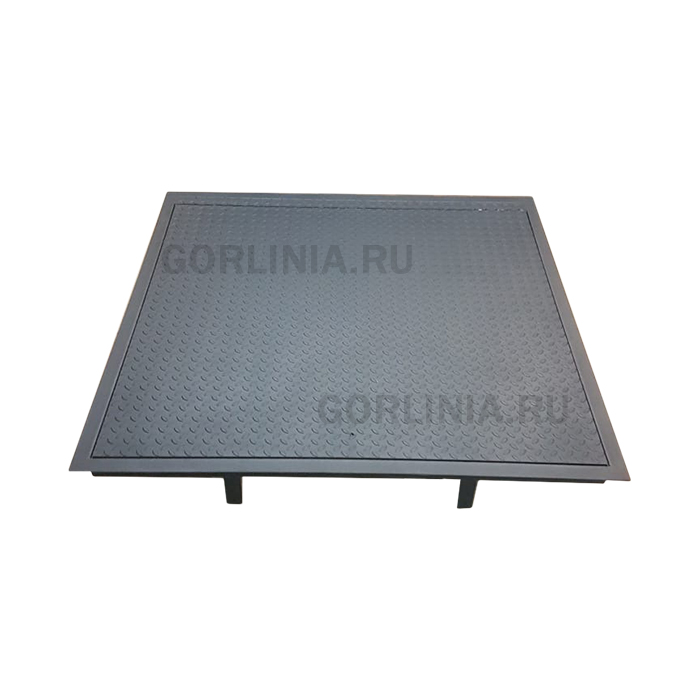

Рифленый люк в гараж Геркулес под наезд автоРифленая крышка люка для гаража Геркулес выдержит наезд автомобиля

Обшитая металлическим листом «чечевица» лицевая часть двери готова к эксплуатации без плитки и заливки раствора.
Важный момент: дверца съемная с петлями на болтах. Разборка корпуса существенно облегчает установку изделия больших размеров.
После фиксации корпуса в перекрытии полотно центруется в раме в распор и крепится через петлевой узел на болтовом соединении.
