Люк в раме уголок или короб

1. Уголок

Стандартную раму из углового профиля ставят при оформлении лаза на выровненную по маякам стяжку или опалубку в нулевую отметку. Размерный ряд конструкций АМО угол ограничен длиной 1500 из возможных 3000 мм, согласно таблицы 1.

Базовая модель пользуется устойчивым спросом, потому что:

• легко устанавливается своими руками,
• надежно фиксируется в горловине с нахлестом внутреннего угла обрамления на внешний напольного отверстия,
• создает горизонтальную плоскость с основной поверхностью пола под чистовую отделку.

Однако, если контур посадочного проема не подготовлен и находится ниже нулевой отметки, придется вывешивать корпус для выставления в уровень. Это может сказаться на слабой фиксации конструкции в перекрытии, а основание, как Вы прекрасно знаете, должно быть жестким! Обязательно выводите крышку на отметку чистового пола по уровню, чтобы при облицовке выдержать требования производителя по толщине пирога клеевого и плиточного слоя.

Предупреждение: Уголок не прощает неровностей плиты. Если притянуть основание в проваленный угол, может возникнуть перекос и неравномерное примыкание дверцы к опорной четверти. Избегайте излишнего напряжения металла!

Таблица 1. Приведенный тип рамы АМО стандарт-уголок и короб к размерам люка.

Пояснения к раскладке
Одна створка. 1 створка 2 замка. Пограничная зона 2 замка. Двухдверный люк. Возможна 1 или 2 створки.
Двухстворчатые люки можно заменить однодверными с обязательным применением поступенчатого закрывания на плавающих амортизаторах-кузнечиках. Если нужна дверь большого размера в уголке, закажите модель Стелс с сечением коробки 63х63 мм.

2. Короб

Исполнение на заказ из трубы без опоры на перекрытие. Выпускается в серии АМО длиной 1500-2000 (по согласованию до 3000) мм по умолчанию (см. Таб.1), а также в малых размерах матрицы на заказ. Дополнительно комплектуется крепежными элементами для перераспределения нагрузки от прохода человека по двери:

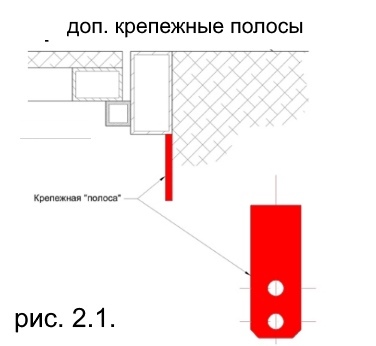

1. подваренными снизу вертикальными полосами длиной до 250 мм, по умолчанию - 70.
2. крепежными ушами из уголка 40х40 для посадки на проем с уменьшением внешних габаритов на 4 мм с каждой стороны.

• Объемная 3D конструкция жестче уголка, более устойчива к кручению и короблению на больших размерах изделий.
• Формирует плоскость, когда стяжка пола залита, выровнена, горизонтальные наличники уголка уже некуда прятать, крепим в торец проема.
• Примыкает непосредственно к стене или в угол комнаты по двум сторонам без опорной поверхности ответной части.
• Монтируется в многослойную структуру хрупкого пирога пола (доска, фанера утеплитель, экструдированный пенополистирол, сухая стяжка, кнауф) для совмещения крепежных отверстий вертикальных пластин с железобетонной плитой или лагами деревянного каркаса.

Коробку с крепежными ушами удобнее выставлять в уровень на ноль до заливки стяжки.

Для справки: короб сужает проем в свету на совокупный размер сечения трубы: 50*25 - на 50 мм. 60*30 - 60 мм.

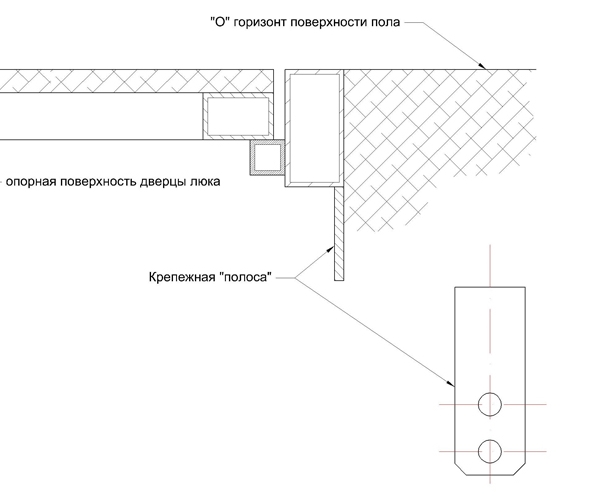

В закрытом положении створка ложится внутрь в уровень каймы рамного основания на опорную четверть из трубы 15х15 по трем сторонам, по четвертой держится на осях шарниров. Ознакомьтесь с привязкой к четырем размерам в специальной статье нашего блога.

Короб в четверть плиты

При возможности выборки четверти 60х30 в стяжке рама (а, следовательно, и ширина пролета) увеличивается в размере на 25-30 мм с каждой стороны в зависимости от заложенного сечения и встает профилем на перекрытие по контуру.

Крепежные полосы в данной модификации (рис.3.1.) подвариваются по внутренней части коробки, опускаются в монтажный проем.

3. Исполнение в новом коробе

В отличии от конструкции по п.2, опорной поверхностью каркаса дверцы в этой серии выступает сама рама из профиля, которая совпадает с периметром отверстия в плите. На внешней стороне нет полосы металла по контуру между створкой и прилегающими полами. Изделия незаменимы для заранее облицованных проемов, когда чистовая отделка закончена, а установка люка по каким-то причинам отложена.

Смотрите видео с отличиями коробов двух типов

За что строители любят короб без наличника и монтажных полос

По мнению профессиональных установщиков модель в трубе - лучший вариант напольного люка. Вот что делают для своих объектов мастера:

• заказывают коробку без пластин и уголков,
• отстреливают уровень лазером в горизонт + ноль,
• сверлят отверстия в торце,
• вбивают пруток из арматуры ⌀10-12,
• вывешивают раму,
• подвариваются инверторной сваркой.

Обязательно проставьте обрезки листа железа по периметру, чтобы металл не потянуло при остывании. Сохраните геометрию и плоскость - важный показатель качества Вашей работы! Зашлифуйте за собой брызги и наплывы. Прокрасьте места локального нагрева чтобы не пошла ржавчина.

Комментарии технического директора предприятия изготовителя:

"На большие проемы покупаем заказчикам короб. Если монолит ниже, а сверху сухая стяжка, просим сделать с монтажными полосами вниз (рис. 2.1.) Модель с монтажными уголками не любим, потому что придется поднимать уровень полов на 4 мм. - это излишние траты"

"Советуем предельно внимательно отнестись к плоскости остова, особенно с петлевой стороны. Протяните нулевую отметку ниткой по маякам. Зафиксируйте горизонт. Положите на край перекрытия близ торца отверстия облицовочного материала с подложкой, имитирующей слой клея. Если завалите уровень наберёте слой клея 10 мм с одной стороны и 25 с другой, дверь попросту не откроется или придется оставлять большой шов по стороне шарнира" Следуйте инструкции по обработке, стыковке и наклейке плитки над осью откидного механизма".

"При креплении к несущей перегородке или в угол не забывайте про предстоящую отделку ограждающих конструкций. Если после установки крышки накидаете штукатурки со шпаклевкой и обоями на 30 мм, Ваша дверь в подвал может на открыться - учитывайте слой подготовки и отделки стен!"

Выводы

1. Более 90% напольных люков, представленных в нашем каталоге, выпускаются в Г-образном профиле с опорой на бетонное основание пола. Прямоугольная труба монтажными ушами является дополнительной опцией.
2. Стяжка залита и выровнена: подойдет сортовой равнополочный уголок 40*4 в стандартной раме АМО до 1400 или 63*5 из семейства Стелс для маршей свыше 1500 мм.
3. Требуется закрепиться в торец монолитного перекрытия, к вертикальной стене без ответной части: предпочтительно исполнение корпуса в профильной балке 50*25 или 60*30.
4. Нужна крышка погреба без демонтажа напольного покрытия вокруг лаза: закажите люк в подвал в новом коробе.
